Mini-DVI光纤传输器

华光昱能Hangalaxy Mini-DVI光纤传输延长器有单芯HDDVI/M1系列、双芯HDDVI/M2系列、四芯HDDVI/M4系列。

HDDVI/M1单芯，最高分辨率支持 3840*2160/30Hz;支持 4K*2k/30Hz;18pin DVI-D 电接口 ；支持 OM3 多模光纤 300m; 单模光纤 2km;单模光纤传输 20km 可选。

HDDVI/M2双芯，兼容所有 VESA 分辨率，最高可达 WUXGA (1920 X1200) 60Hz；通过 50/125um 或 62.5/125um 延长 DVI 信号传输距离 500 米，通过单模光纤可延长 DVI 信号传输距离 2000 米；具有 EDID 读写功能，可以把发射器插在显示终端上并读取EDID，存入到发射器的 EEPROM 内，不需要 DDC 的连接。

HDDVI/M4四芯，采用 4 芯 LC 多模光纤传输 R、G、B 信号及数据时钟Clock 信号，在分辨率高达 1920×1200@60Hz 的情况下,可以延伸传输距离到 500 米；具有 EDID 读写功能，可以将显示器里的 EDID 存储内容读出并写到 DVI 发射模块HDDVI/M4-T（TX）中，使其能够适应不同分辨率的显示器系统，使用更加方便和可靠。
在线询价 淘宝自营店

优点用途产品规格方案对比

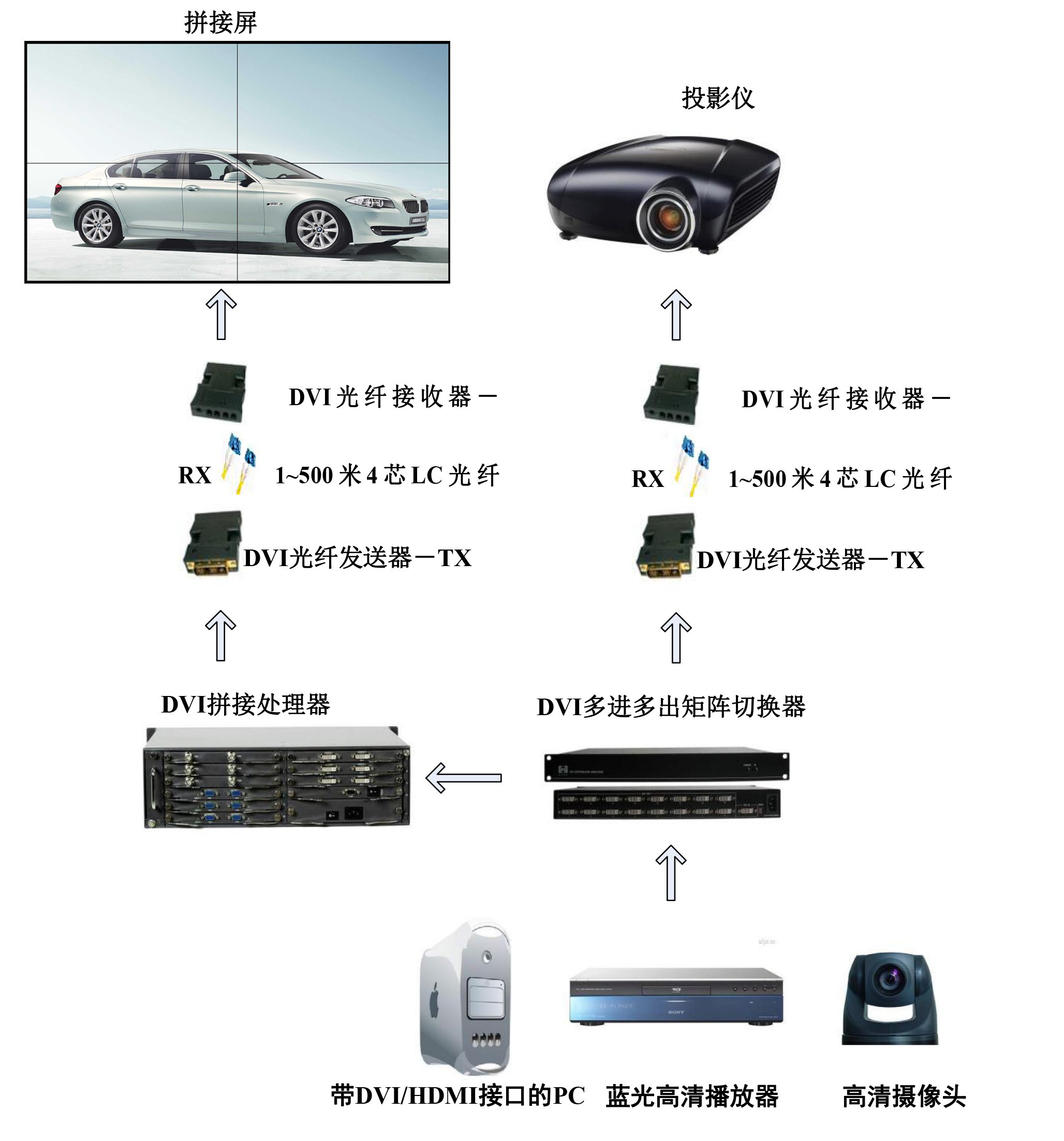

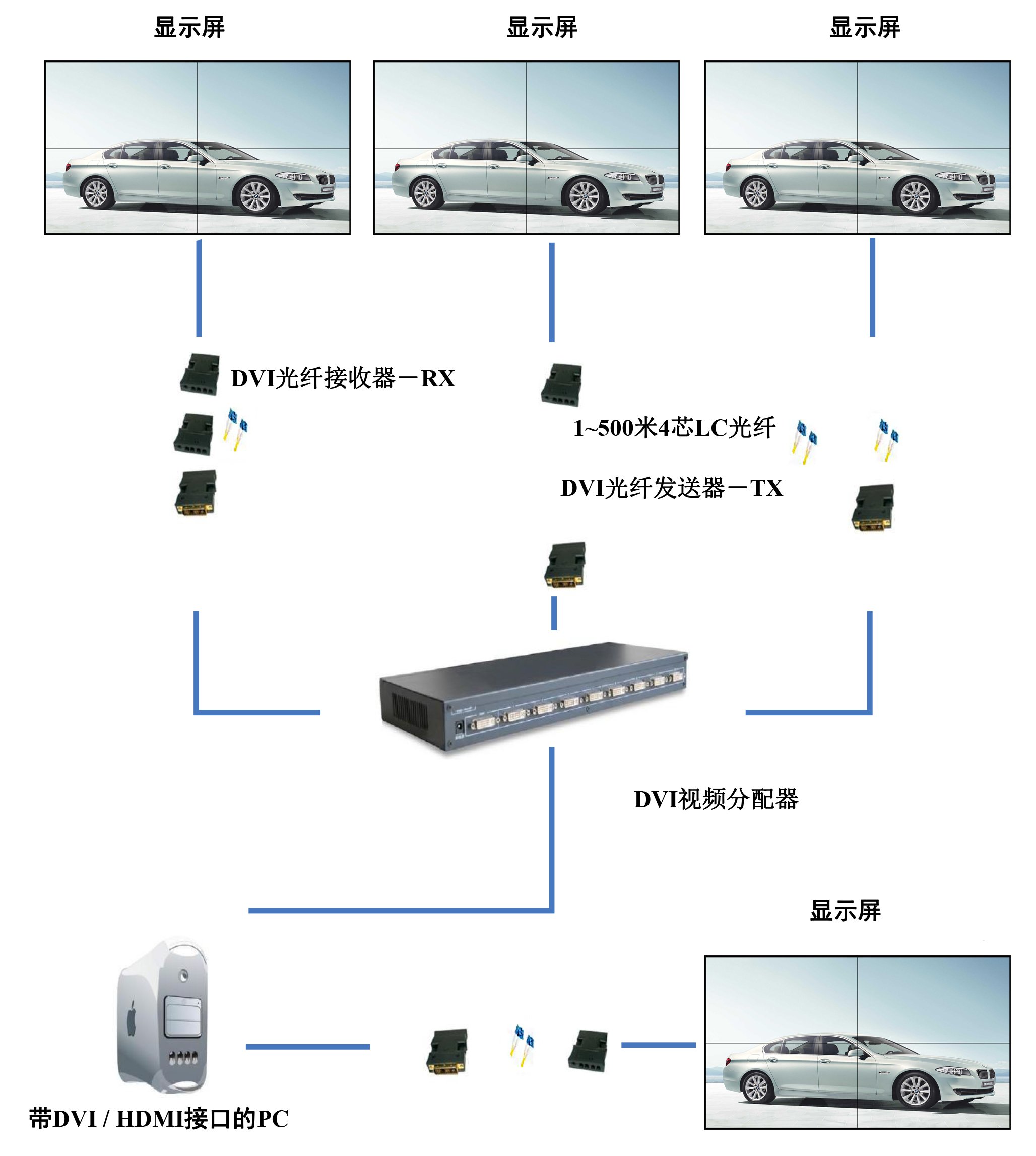

Hangalaxy Mini-DVI系统连接图

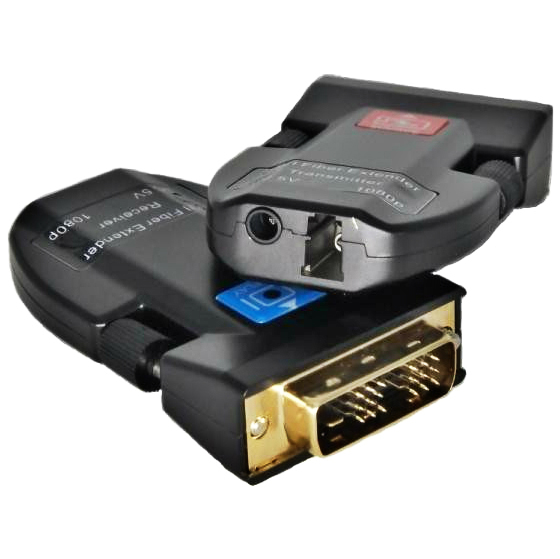

Hangalaxy HDDVI/M1单芯系列

    1.最高分辨率支持 3840*2160/30Hz;
    2.支持 4K*2k/30Hz;
    3.18pin DVI-D 电接口 ；
    4.单根光纤传输；LC 可插板光接口；
    5.支持 OM3 多模光纤 300m; 单模光纤 2km;
    6.单模光纤传输 20km 可选；
    7.1310nm 激光器光源；
    8.内置 EDID 学习储存功能；
    9.抗电磁干扰能力强；
    10.即插即用，安装方便可靠。

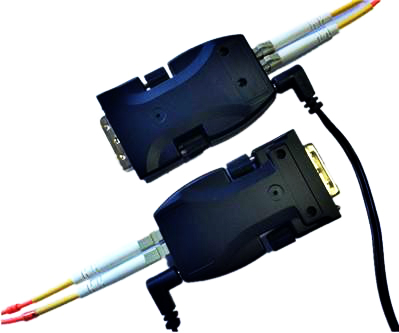

Hangalaxy HDDVI/M2双芯系列

   1.兼容所有 VESA 分辨率，最高可达 WUXGA (1920 X1200) 60Hz；
   2.通过 50/125um 或 62.5/125um 延长 DVI 信号传输距离 500 米;
   3.通过单模光纤可延长 DVI 信号传输距离 2000 米;
   4.2x LC 光接口; DVI-D 连接器；
   5.内置 WDM 波片，采用 1310nm/1550nm 激光器
   6.具有 EDID 读写功能，可把发射器插在显示终端并读取EDID，存入到发射器的 EEPROM 内，不需要 DDC 的连接；
   7.可以直接插到视频源和显示器上使用;
   8.具有极佳保密性和 EMI/EMC 功能。

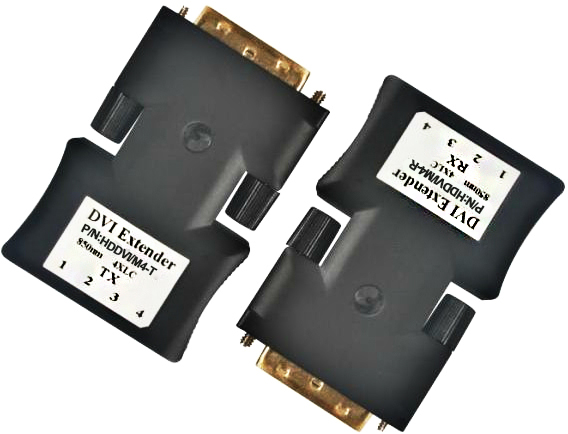

Hangalaxy HDDVI/M4四芯系列

    1.支持最高视频带宽：1.65Gbps；
    2.最高支持 WUXGA(1920X1200@60Hz)；
    3. 传输距离：500M；
    4. 视频接口DVI-D 18+1 针，光接口：4 X LC；
    5. 外接光纤类型：多模光纤 50/125，62.5/125 LC 两种标准光传输波长：多模 850nm VCSEL。
