华光昱能HDMI 2.0+MPO连接方式

MPO简介
       MPO连接器是光纤连接器类型的一种，MPO（Multi Push On）是一种多芯光纤连接器类型，被IEEE标准所采纳作为40G/100G传输的连接器类型一种。MPO 高密度光纤预连接系统目前主要用于三大领域：数据中心的高密度环境的应用，光纤到大楼的应用，在分光器、40G,100G, QSFP+等光收发设备内部的连接应用


MPO的连接方式

一、根据项目需要，定制MPO光缆先布线。



二、上主设备后，接入HDMI光纤线。

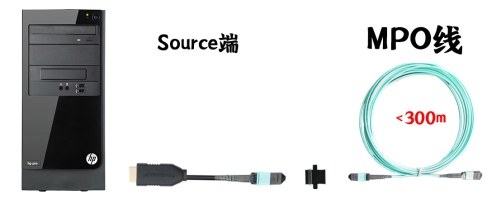

1、HDMI TX(Source)端插头接到电脑、DVD、游戏机等设备，另一头MPO接口与MPO光缆对接（如下图）

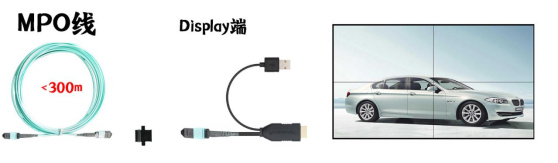

2、HDMI RX（Display)端插头接到显示器或电视机等显示设备，另一头MPO接口与MPO光缆对接（如下图）。Display端带一条USB接口线，必须插入具备供电能力的接口进行外接供电，以便能驱动芯片，确保信号更稳定传输。

3、MPO两端通过一个适配器来对接（操作方式如下图A1、A2、A3）。



                                A1



                                A2




                                        A3




注意：MPO端口接入适配器的时候两端导口（凹凸键）要对正！
