get到华光昱能三种施工方案，布线不用愁
发布时间 ：2022-01-10 16:03作者 ：华光昱能
工程布线难，总结起来有以下几点:
1. HDMI等接口的一体化有源光纤线的插头较长，碰到小管径、拐弯多等诸多穿管问题，的确不容易布线施工。
2. 光纤光缆容易断纤，布线不好用力拉拽。
3. 一体化有源光纤线有方向性，如遇布线方向布反了，先期没有发现，等隐蔽工程结束的时候再发现问题，需要重新布线就很麻烦。
4. 项目完工交付后，光纤光缆在后期被意外弄断，不好维修。
5. 主设备短路导致烧毁一体化光纤线的模组，或者光模组器件不良需要更换新模组等。
针对以上工程布线瓶颈，华光昱能推出了F系列【一体化方案、熔纤方案和MPO快接方案】这三种安装方式，通过HDMI纯光纤对接的变化，满足不同场景的使用和市场的多元需求。
这三种安装方案的HDMI光纤线全部采用光透传技术，超2.0 标准，带宽32Gbps，最高支持 4096X2160@60HZ 超高清图像传输，支持12bit色深，4:4:4，富余的带宽在色深方面有更好的展现，传输距离最长300米。

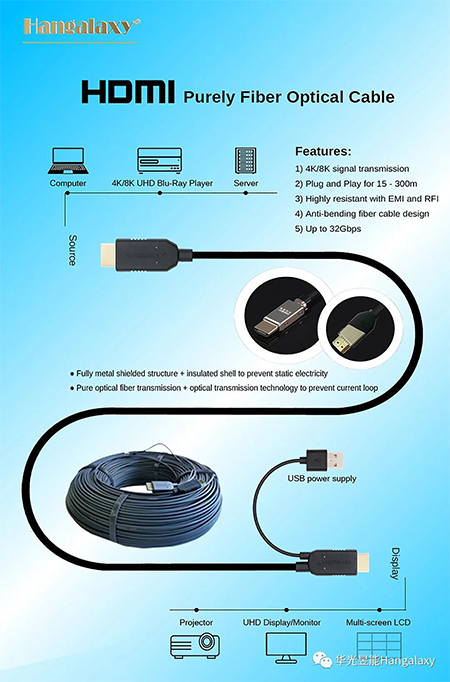

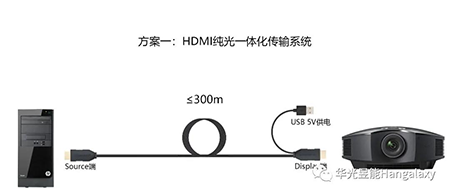

1、HDMI纯光一体化传输系统
华光昱能HDMI纯光一体化光纤线采用光透传技术，OM3-300多模光纤，端到端，一条线三个接口。线缆最长300米，即插即用，无需驱动程序，兼容性极佳，可以直接穿25管，也可以剪断光缆，穿管后再熔接光缆。
华光昱能HDMI纯光一体化的光电模组采用金属全屏蔽内壳封装，这个是专门针对插头光电模组的1cm电路做屏蔽保护的极致做法，光纤具备强抗电磁及射频信号干扰。在Display端有一条25cm的USB接口线，需要外接USB口供电。

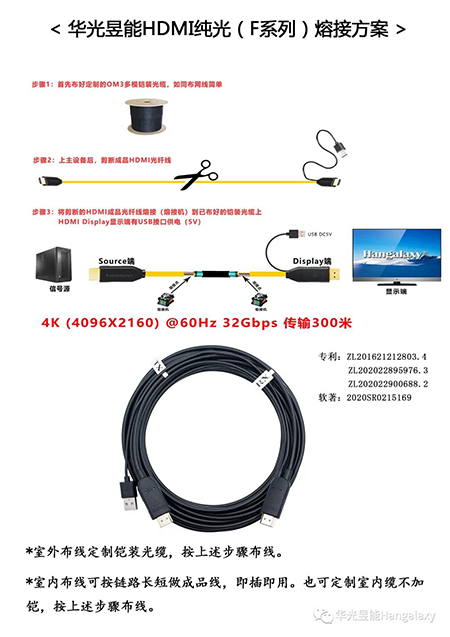

2、HDMI纯光熔纤方案
华光昱能Hangalaxy早在2015年就推出HDMI/DVI有源光纤线的纯光纤方案，遇到穿管的难题时，采用此方式：
1、预先铺设定制光缆。
2、上主设备时，将短距离的纯光HDMI光纤线剪断，跟预先铺设的光缆按照颜色一一对好并熔接，完成传输链路。
熔纤方式对光信号的损耗极低，插损只有0.01dB，信号稳定性更高。
特别要注意的是，熔纤点需要加套管做好保护，用熔纤盒上机柜。
早期这种传输方式都需要另外单独给每一个发射端的模组做EDID烧录拷贝，方可使用。自2018年华光昱能Hangalaxy推出光透传技术产品以来，就无须在发射端的模组做EDID烧录拷贝。
华光昱能Hangalaxy品牌HDMI和DVI接口的光纤熔接方案，至今已在部分国家级项目和国内众多文旅夜游项目大量使用。

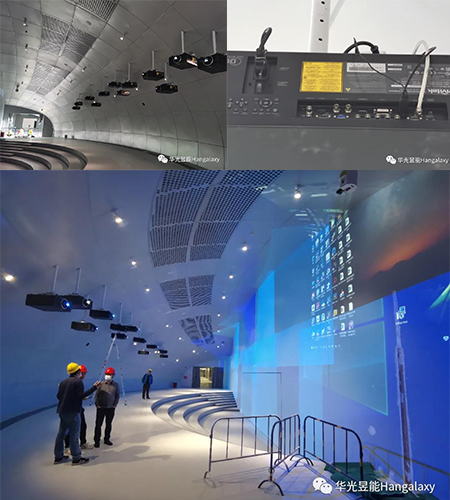

(图为华光昱能熔纤案例)
剪断熔纤的方式，在一些经济发达地区较容易找到专业熔纤工程师上门服务，在一些偏远地区不容易找到熔纤工程师。熔纤所增加的成本相对较高，多路熔纤性价比好些，少量熔纤成本较高。熔纤机目前价格已较为亲民，熔接工艺也好学，容易上手，工程商也都开始备有这种专用设备，工程师自己学习后也懂得熔接，也就无须外请作业人员。

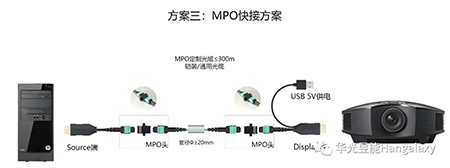

3、MPO快接方案
华光昱能MPO快接方案则是给工程项目又增添了另一种布线的选择方案。
MPO（Multi Push On）连接器是一种多芯的光纤连接器，也叫高密度光纤预连接系统，目前主要用于三大领域：
1、数据中心高密度环境的应用；
2、光纤到大楼的应用；
3、在分光器/40G/100G/ QSFP+等光收发设备内部的连接应用。
光纤连接方式通用是【光纤熔接，LC/SC/FC对接，MPO/MTP快接】等这几种方式。
HDMI有源光纤线的光纤是采用多路光芯，采用MPO快接接口方式能更好地简化施工布线，早在2015年华光昱能就在一些施工规范的项目上推荐采用这种光纤传输方式。但由于MPO接口精密度很高，对安装及使用环境也有很高的要求，而且当初价格不菲，工程师接受程度较低，最初采用这种传输方式多在北美、欧洲等技术和经济较为发达地区。相比欧美的工程师职业技能水平较高，采用MPO快接方式较为理想，国内技术安装队伍的受训时间较短，专业水平普遍不高，采用MPO对接方式容易存在隐患。基于以上原因，当初的MPO快接方案就没有被广泛推广应用。
随着关键零配件成本的下降，目前MPO的价格较为亲民，华光昱能Hangalaxy适时推出改良版的HDMI+MPO产品工艺和材质的同时，提高了MPO方案的应用，去年正式推出了HDMI/DVI/DP/USB3.0等接口的有源光纤线+MPO连接方式，让工程布线又多了一项确实可行的解决方案。
HDMI+MPO快接方案的实用优势
华光昱能Hangalaxy预支成端的MPO光纤线定制距离最长可达300米，长度可依据项目现场情况进行定制，也可以根据项目环境选择室内光缆或室外光缆，对一些室外复杂环境还可以定制铠装缆，传输长度及其他要求都能满足个性化定制。

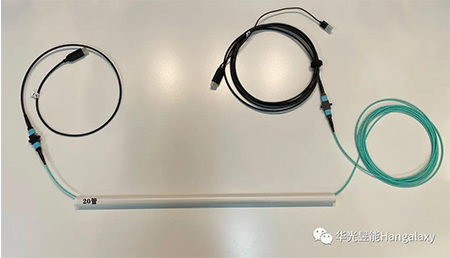

在施工中，按照普通光缆的布线规范要求，先布好定制的MPO光纤线。布线不存在要注意方向性的问题，管径Φ20mm以上MPO光纤线就可以顺畅穿管，圆满解决一体化HDMI光纤线插头尺寸大不好穿管，插头容易在工地被损坏的大难问题。

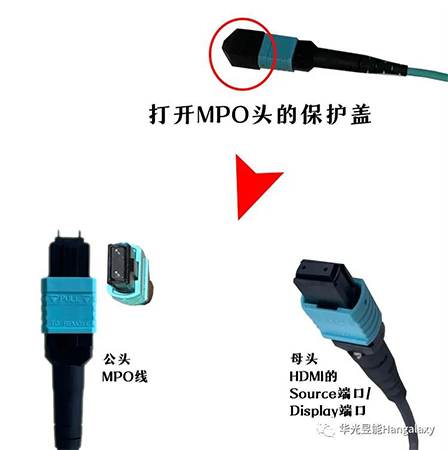

布线之后等上完主设备，再将HDMI有源光纤线的MPO接口跟MPO光纤线的接口，中间用专用的MPO适配器进行对接，卡紧。另一端也同样对接，便能快捷完美地完成整套HDMI有源光纤传输链路的对接。

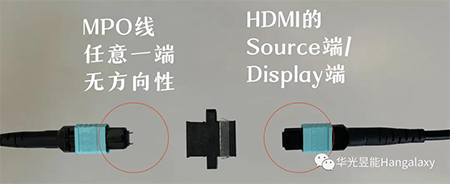

MPO布线时无须考虑方向性，如果HDMI光纤线的TX端和RX端对接方向弄错了，只要把MPO连接器从适配器拔出，重新调换TX/RX位置，再接插即可。
如有HDMI有源光纤头光模组损坏或老化受损，更换新的HDMI有源光纤接口线即可，预先布下的MPO光纤线不会受到影响，无需改变原先布好的整条传输链路。这样减少了人工和重新布线的成本，让现场工程师使用更省心、放心。
HDMI 2.0+MPO快接方案在光链路中具有很好的互换性，使用简便高效，而且插入损耗低，MPO插损≦0.5dB，信号传输零迟缓，零掉帧。
华光昱能Hangalaxy以上三种超2.0 标准的HDMI光纤传输方案均采用光透传技术，32Gbps的高带宽，支持4096*2160@60Hz，4:4:4取样；支持12bit色深，3D，HDCP2.2/1.4，HDR功能。最长传输距离300米。
作为光通讯企业，华光昱能Hangalaxy品牌的HDMI/DVI/DP/USB3.0/MPO等光纤线一直遵循光通信的操作规程及标准，特殊工艺更具匠心。
