MPO简介
MPO光纤跳线是华光昱能Hangalaxy光纤传输系列的传统产品，是一种多芯多通道的可插拔连接器，在很多工程项目中已得到广泛运用。MPO光纤跳线是由MPO连接器和光缆组成。其中MPO(Multi-fiberPushOn)连接器是一种高密度多光纤连接器，有一个公端和母端接头，插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针（又叫PIN针）进行精准连接。在对接连接器时，装在插芯尾部的弹簧会对插芯提供一个推力，使其与适配器锁紧。而插芯端面的导引针则起到限制接头之间的相对位置，保证光纤对接顺序无误。为了得到较好的插入损耗，导引针的位置和工艺精度要求特别高，必须达到1μm的精度。MPO光缆的长度可以根据具体的需求定制。
MPO常见芯数有哪些？
MPO光纤跳线可以有2~12芯设计，也可以是24芯、32芯，48芯，最高是72芯，平常使用最多的是12芯的MPO连接器。华光昱能MPO连接器还和10G SFP+、40G/100G QSFP等光模块进行连接应用。
MPO比较常见的是12芯，16芯，24芯。
12芯MPO光纤跳线用于40G网络中，24芯MPO光纤跳线用于100G网络，32芯MPO光纤连接器是400G网络低时延、超高速传输的最佳解决方案。

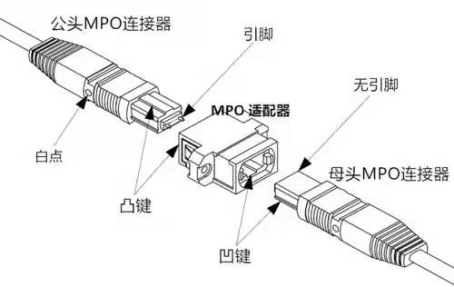

MPO公头母头是什么意思？
华光昱能MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚、防尘帽等,而且引脚部分分为公头和母头两种形式。公头连接头有两个PIN针,而母头连接头则没有。MPO连接器之间的连接是通过PIN针进行精确对准的。在对接连接器时,装在插芯尾部的弹簧会对插芯提供一个推力,使其与适配器锁死。连接器主体的一侧有一个“键”，有“凹凸”之分。
MPO分类

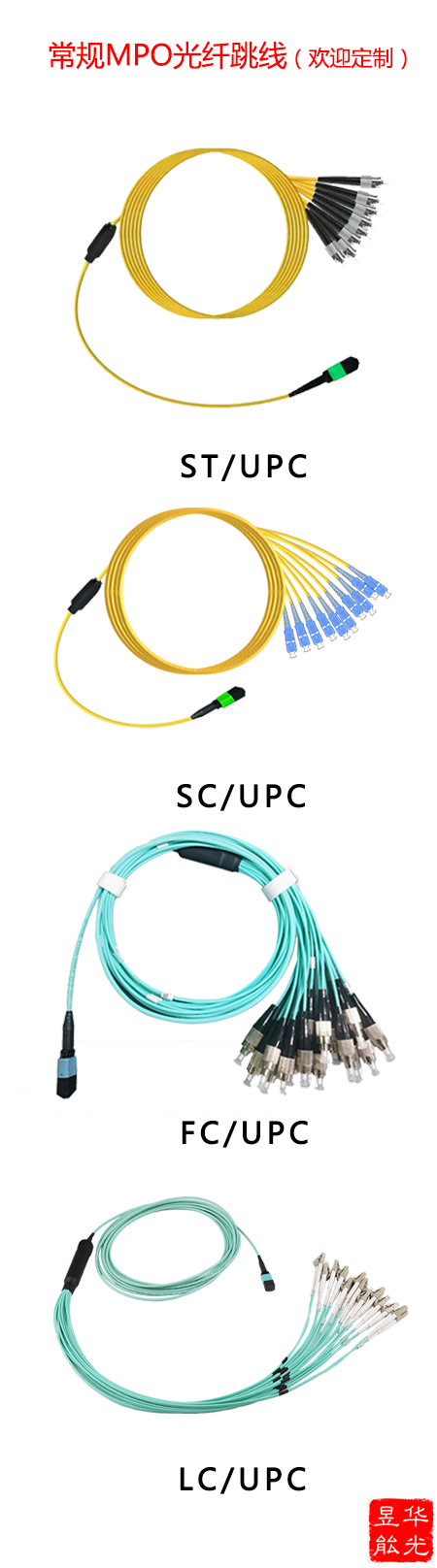

MPO光纤跳线分为转接型与非转接型，转接MPO跳线的种类繁多，有带状MPO跳线、束状MPO跳线，通过分支器（圆形或方形）扇出的PO跳线，一般可以转接出2~24芯0.9或2.0光缆分支，华光昱能可以根据用户不同配置要求，为客户提供各种，FC，LC，SC，ST等连接头类型，MPO跳线总长度、分支长度或其他要求。各种MPO光纤跳线，MPO转接跳线，MTP类型，MTP万兆跳线，多模万兆跳线，MPO带分支器跳线等形式的MPO跳线产品，皆符合Telcordia-GR-326、IEC标准及Rohs要求。
MPO光纤跳线的应用企业的不同楼宇之间局域网布线光有源设备中光链路互连通信基站内布线，配线箱内布线居民小区，工业园机房，商业大楼机房内光信号连接楼宇密集布线系统光纤通信系统，有线电视网，电信网络局域网(LANs)、广域网(WANs)、FTTx
MPO跳线优势？
（1）体积小，使布线孔径得以增加，从而大幅度提高了布线密度，节约空间。
（2）模块化的设计，即插即用，节省安装时间。
（3）可以根据不同的配置要求，选用对应的结构满足不同的布线需求。
（4）具有出色的光学性能和机械性能，在高速网络环境中插入损耗较低。

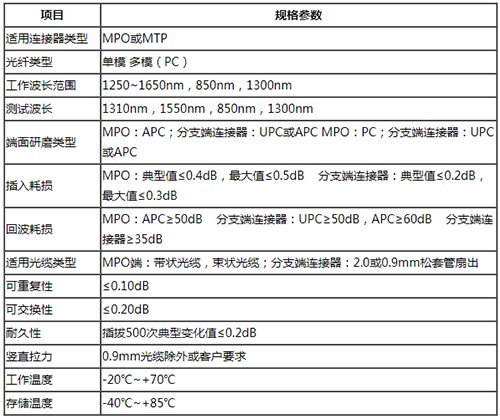

MPO光纤跳线规格参数

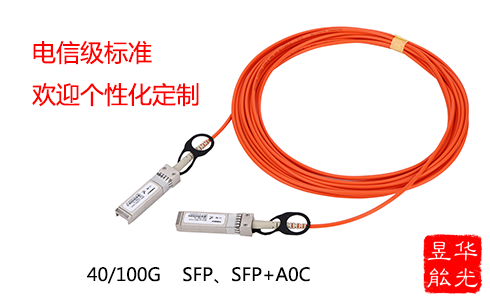

华光昱能公司可以根据用户不同配置要求，为客户提供各种万兆MPO光纤跳线和有源光缆AOC，欢迎个性化定制。
2021年华光昱能Hangalaxy在改良HDMI和MPO产品工艺和材质的同时，提高了MPO方案的应用成果，正式推出了HDMI/DVI/DP/USB3.0等接口的有源光纤线+MPO连接方式，让工程布线又多了一项确实可行的解决方案。
