谈谈光纤跳线的选购要点【华光昱能光纤传输知识分享】
发布时间 ：2022-06-20 09:38作者 ：华光昱能
光纤跳线的光纤主要有OM1，OM2，OM3，OM4多模和OS2单模这几种类型，光纤跳线的接头类型同样也包括SC，ST，FC，LC，MTRJ和E2000等。这些在实际应用的时候都没有固定的选择，需要根据自己工程项目设备的实际接口情况来挑选。如何为您的网络选择合适的光纤跳线？只需遵循以下几个步骤：
一、光纤连接器类型
不同的接头用于不同的设备，常用有MPO，SC，FC，LC，ST接口的光纤跳线。

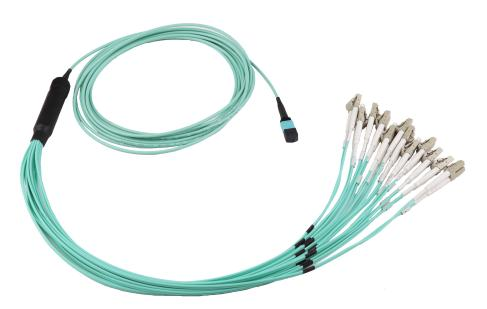

1. MPO型光纤跳线：用于40G，100G光模块的连接和高密度数据中心；
2.LC型光纤跳线：用于SFP光模块的连接，它采用模块化插孔，一般路由器上采用这种跳线；
3.SC型光纤跳线：连接GBIC光模块，它的外壳呈矩形，紧固方式是采用插拔锁闩式，无需旋转，一般在路由器交换机上用的较多；
4.FC型光纤跳线：外部加强方式采用金属套，紧固方式为螺丝扣，一般配线架上用的较多；
ST型光纤跳线：外壳呈圆形，紧固方式为螺丝扣，一般配线架上用的较多。
二、光纤类型
单模光纤跳线采用9 / 125um光纤，多模光纤跳线采用50 / 125um或62.5 / 125um光纤。单模光纤跳线主要用于长距离数据传输，多模光纤跳线主要用于短距离传输。一般的单模光纤跳线的护套为黄色，而多模光纤跳线分为OM2(橘色），OM3（水蓝色），OM4（紫红色）OM5（苹果绿）。
三、连接器研磨方式
不同研磨方式决定了光纤传输质量，PC/UPC颜色为蓝色，APC颜色为绿色。
PC (Physical Contact)，物理接触。PC是微球面研磨抛光，插芯表面研磨成轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。

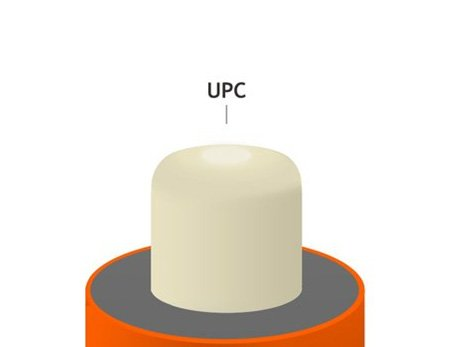

UPC (Ultra Physical Contact)，超物理端面。UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。

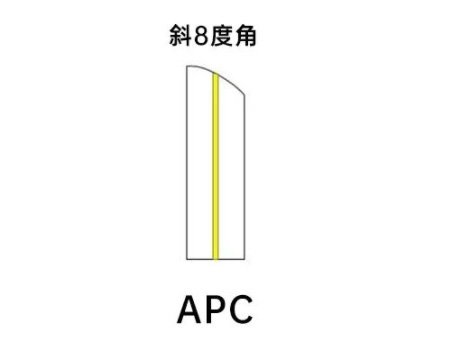

APC (Angled Physical Contact)，斜面物理接触，光纤端面通常研磨成8°斜面。8°角斜面让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处， 提供了更好的连接性能。
PC，UPC和APC连接器典型的插入损耗小于0.3dB，UPC/PC由于空气间隙更小，更容易实现低插入损耗。PC回波损耗-45dB，UPC回波损耗一般是在-50dB（甚至更高），APC工业标准的回波损耗为-60dB。
四、光纤跳线防护套材质
通常光纤跳线有PVC和LSZH材质。
PVC（Polyvinyl chloride）聚氯乙烯材料易燃且会产生有毒气体，不宜在室内应用，价格低廉。
LSZH（Low Smoke Zero Halogen）低烟无卤材料，环保和阻燃性能较好，但是价格比较贵。
防弹衣材质用料的凯夫拉(KEVLAR)也常用来作为光纤的保护膜。 凯夫拉有很好的柔韧性，而且具有永久的耐热阻燃性，能很好地保护光纤不受损害，但价格比较贵。
大家在挑选光纤跳线时，除了需要考虑实际使用的长度，还需要考虑材质的可靠性，更要注重光纤的传输速率和损耗大小等。在光纤跳线使用过程中，要注意保护好插芯端面，防止碰伤。拆卸后记得及时带上防尘帽。激光信号在传输时不能直视光纤端面。
