什么是 EDID ?【华光昱能知识分享】
发布时间 ：2021-11-30 13:54作者 ：华光昱能
EDID 的简介
EDID（扩展显示识别数据）由 128 字节数据结构组成，存储在视频显示设备，也称作接收器中。
EDID 规定了接收器的特性，必须要包含一个主要的数据块，也称为 VESA block 0，Block 0 列出了显示设备的首选分辨率和刷新率、可支持的其它分辨率和刷新率以及颜色特性。首选分辨率通常与显示设物理分辨率相同，但也可能不同。EDID 还包括一系列的辅助信息，如供应商、型号、序列号、生产日期、物理图像尺寸、显示传输特性（伽玛）和颜色特性（RGB 主色和白点）。除了接收器外，EDID 也可能存储在位于信号源和接收器之间的中继器设备内。切换器、分配放大器和信号处理设备是常见的中继器。
带 HDMI 端口的消费级电视机或监视器需要 EDID 含有额外 128 字节扩展数据块，由消费电子协会定义为 CEA-861 标准，当与消费级设备如视音频接收器、蓝光播放器、移动设备或 PC 连接时，用来定义兼容的 DTV/HDTV 和音频格式参数。CEA-861 模块数据在适当情况下也指定了 3D 视频格式、用于深色的位深度、包括 xvYCC 的色彩空间兼容性以及唇形同步的参数。当信号源设备连接至接收器时，EDID 信息被发送至信号源，信号源再读取此信息，并使用此信息生成正确格式的视频输出至显示设备。例如，一台 PC 通过接收器的 DVI 端口从接收器接收 EDID 信息，该信息表明接收器的物理分辨率为 WUXGA，然后 PC 通过发送 WUXGA 的分辨率至接收器作为回应。
EDID 的初衷是实现简单的即插即用连接，同时还能自动优化信号源和接收器之间的视频兼容性。EDID 交换的标准是由 VESA（视频电子标准组织）制定的。它最早于1994 年推出，用于模拟 VGA。在那时，各种首选分辨率的 CRT 数据显示器数量的增长，促进了这样一种需求，即通过自动将显示设备的属性传递到 PC 显卡来简化与 PC 之间的连接。由于 EDID 在 VGA 接口上的广泛实施，它被并入到 HDMI、DVI 和 DisplayPort 标准中。

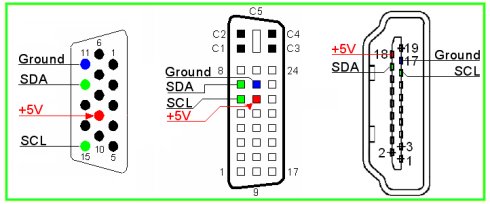

EDID 通信协议，按部就班的通信VESA 制定的 EDID 交换协议标准定义为 DDC（显示数据通道），它是一个基于 I2C，用于许多类型电子设备双向通信的标准串行总线协议。DDC指定 HDMI 或 DVI 连接器上的 3 个引脚用于信号传输和数据交换，这些引脚包括用于 I2C 的 SDA（串行数据线路）和 SCL（串行时钟线路），以及来自信号源的 +5 V 电源。
1. DDC 线路中传输的信号独立于 TMDS 线路中传输的视音频信号。
2. 初始信号源连接一台信号源设备连接到接收器，并开机。根据 DDC 规范，信号源向接收器提供 +5 V 电源。这样就激活了接收器的 EDID 电路，以便 EDID 交换在无需完全启动显示设备的情况下即能发生。
3. 信号源连接和握手确认一旦接收器的 EDID 电路被开启，它就意味着 HPD（热插拔检测）信号由“低电平”转换成“高电平”确认连接已经建立。HPD 引脚与 DDC 及其 +5 V 电源线路互相独立。
4. DISPLAYPORT 支持 DDC，但不使用 I2C 总线传输 DDC 信号或设备间的 EDID。相反，它将 I2C 总线编译到信号源和接收器连接处的指定辅助通道内。
5. 请求接收器的 EDID 信息当信号源接收到一个 HPD“高电平”信号时，它就会通过 DDC 发送命令请求接收器的 EDID 信息。
6. 将 EDID 信息传输至信号源接收器接收指令，并通过 DDC 将 EDID 信息发送至信号源来作为回应。
7. 信号源根据 EDID 信息输出视频信号源读取 EDID 内部的数据，并以首选的分辨率、刷新率和色彩空间输出视频信号至接收器作为回应。如果用户选择一个与 EDID 内所支持的视频时钟相符的输出分辨率替换，那么首选的分辨率可能被覆盖。
8. HDMI 接收器和信号源，如消费级电视机和蓝光播放器对于 HDMI 接收设备来说，EDID 通常包含一个或更多的扩展数据块，用来提供与 DTV 相关的兼容时钟信息，以及所支持的音频格式、扬声器布置方式和唇形同步延时。信号源通过主 EDID 模块内的标记检测这些扩展块的存在，然后向接收器发送请求。
HPD 和 EDID 握手过程可以查找相关资料。这里必须要强调的是 HDMI 和 DVI 规范要求成功的 EDID通信必须在信号源输出视频前完成。而 EDID通信反过来又依赖于成功的 HPD 握手。此外，对于 HDCP 加密内容，EDID 通信必须在 HDCP 验证发生之前完成。HDCP 的信息交换与 EDID 信息交换使用相同的 DDC 线路。
