1080p60Hz需要传多少数据，怎么计算显示器带宽（一)【华光昱能知识与您分享】

发布时间 ：2022-02-16 21:05作者 ：华光昱能

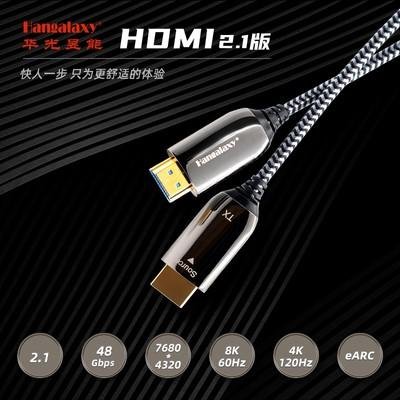

       近年来，随着影视技术的高速发展，视频体验从之前的360P、480P、720P、1080P，以至到现在的2K、4K，乃至8K。每一次高清视频的发展，与推陈出新的传输介质导入应用密不可分。比如HDMI光纤线的广泛应用，对解决4K/8K信号的传输速率、距离和带宽，已经是不可逆转的事实，高度集成的有源光缆AOC替代铜缆成为超高清信号长距离传输主流已是必然。虽然，1080P显示设备目前还是市面上最为大众化产品，但是作隐蔽工程的传输线因为更换不易，所以很多工程在预埋布线的时候会考虑选用知名品牌高分辨率、高版本的HDMI光纤线，以免未来视音设备更新换代后因为传输线不给力而影响画音质感和传输速率。比如华光昱能Hangalaxy品牌的HDMI光纤线2014年推出分辨率3840X2160@30帧（4:4:4取样）的1.4版本；2017年推出4096X2160@60帧（4:4:4取样）的2.0版本；2019年推出7680x4320@@60帧（4:4:4取样）的2.1版本，在很多国家省市级项目上用来配置4K/8K显示设备，但也有不少中小型工程项目实际配套的显示设备是1080P，因为考虑到未来信号传输升级的问题也会选用华光昱能Hangalaxy的4K/8K HDMI光纤线来作为信号传输，就是看重华光昱能Hangalaxy的HDMI光纤线具有高兼容性高稳定性，可以完美向下兼容HDCP2.2 /1.4等版本，又能满足未来超高清视频所需要的传输带宽和速率。在一些工程项目中，我们经常碰到有客户咨询1080p显示器的问题，今天我们将以此作为专题跟大家分享一下1080p60HZ的数据传输和显示器带宽计算。

       一块1080p60HZ的屏幕，它的分辨率也就是像素点的数目为1920×1080，每秒刷新60次画面。每个像素点由红蓝绿三个子像素组成，假设它是一块8BIT的屏幕，那最后这块屏幕一秒钟传输的数据量理论上来说为1920×1080×60×8×3大约等于2.986Gbps。


       互联网各种论坛上关于显示器带宽的计算都是这样的,但计算实际上是错误的，1080P 60Hz 8bit的屏幕真正需要的带宽实际上大约为3.20Gbps。

       今天讲解如何正确的认知显示器的带宽需求，要了解一个显示器在传输画面所需要的带宽，首先要知道屏幕的基本工作原理和色深这两个概念。

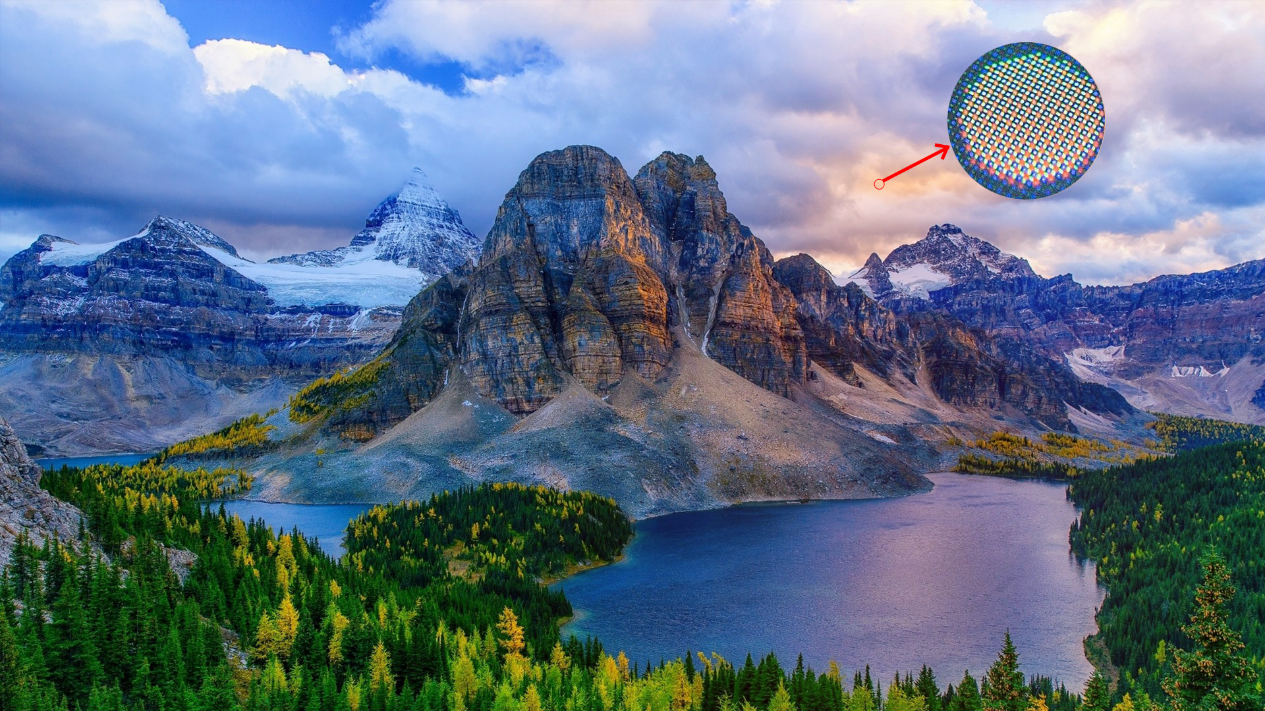

       屏幕的工作原理在电脑屏幕显示画面是一副完整的图像把屏幕无限的放大，看到的画面是由无数的小点拼凑出来的，这些小点就是像素点，每个像素点由红蓝绿三个子像素构成红蓝绿为三基色。通过混合三基色的配比得到一切想要的颜色，每个像素点各自调节，最终拼凑出完整的画面。


       三基色的配比颜色是通过控制像素点的亮度来完成的，在说道色深这个知识，要控制亮度的话就要传输代表亮度的信号。

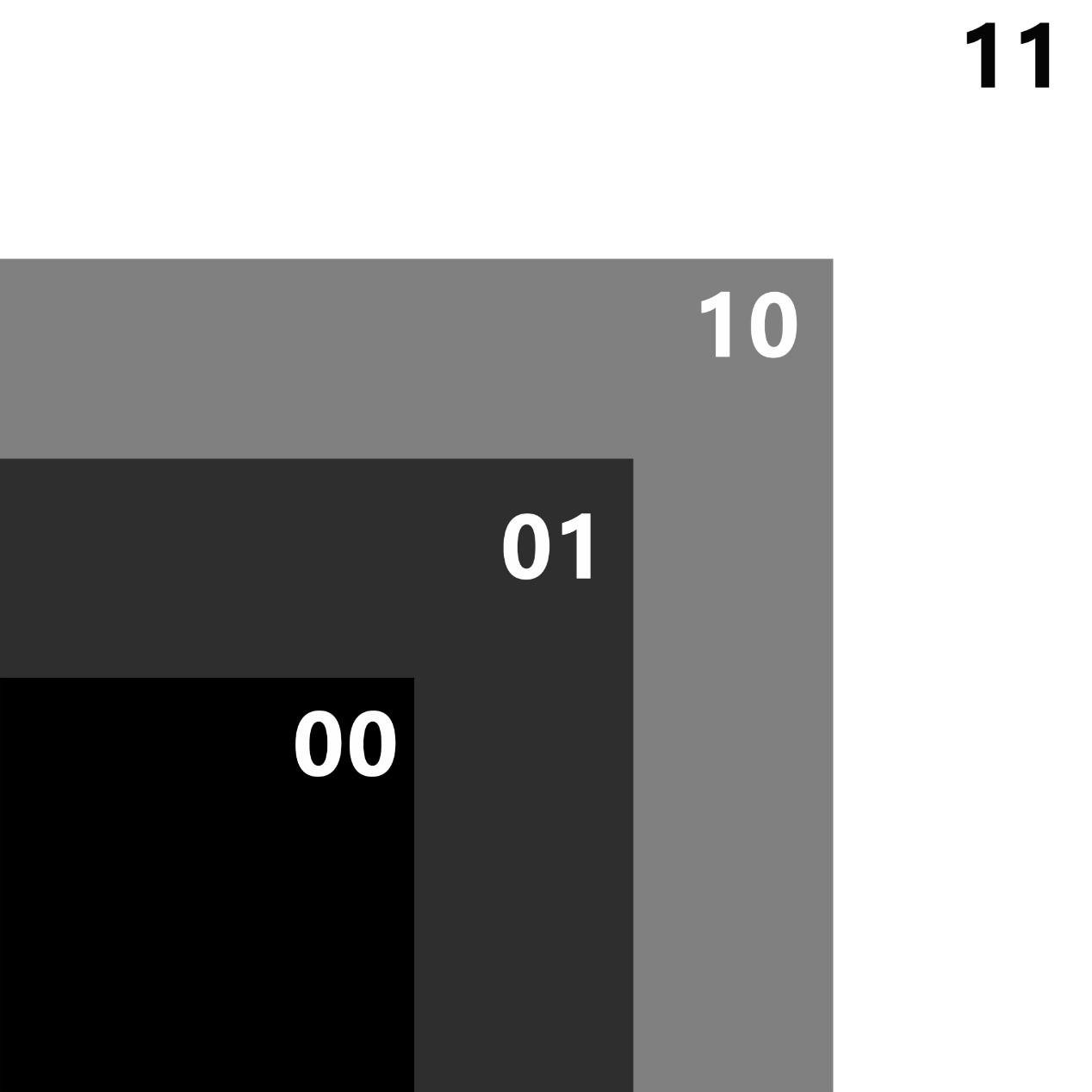

      假如信号为2的1次方，那么只有两种状态，设定0和1为像素点调节亮度变化， 0代表全黑 1代表全亮，那这个子像素就只有关闭和打开两种亮度可以进行调节。但是如果有2的2次方的信号，也就是00 01 10 11 这4种方式。

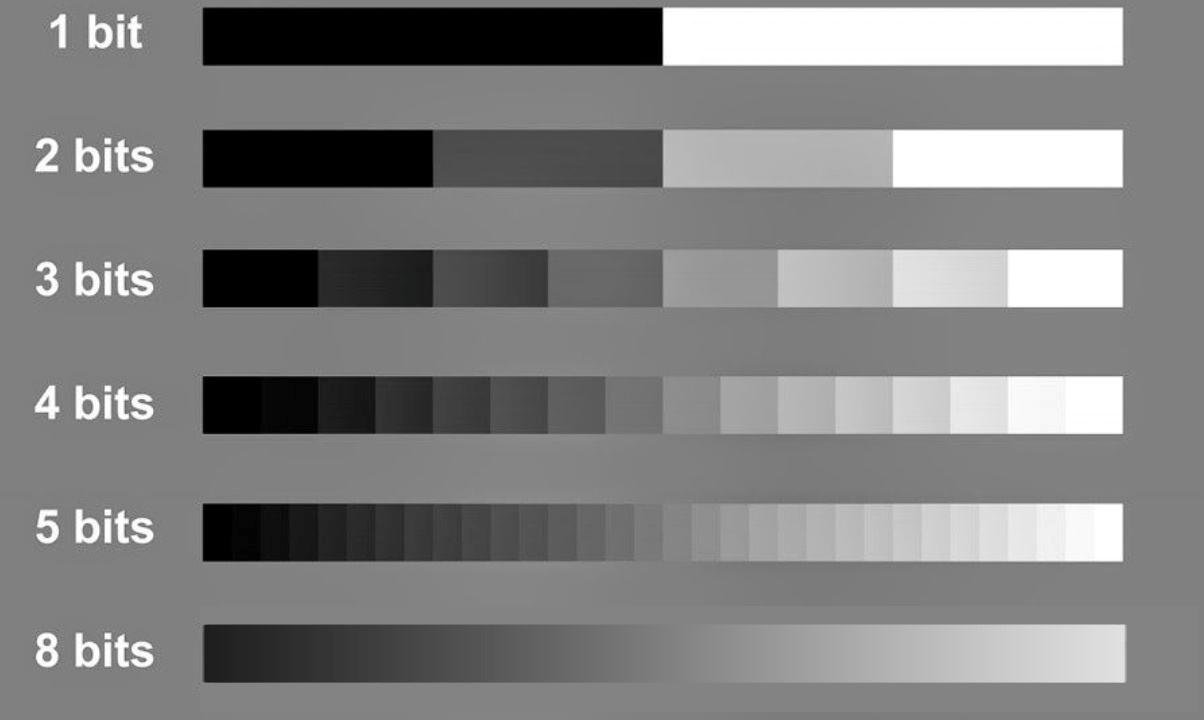

        那就像素点的亮度调节就有这四种状态了，这个2的1次方 ，2的2次方也就是我们所说的色深，几次方就是几比特以此类推，2的8次方就是8BIT，屏幕的色深越高，像素点能调节的亮度等级也就越多。在呈现颜色过渡的时候也就越平滑，色彩容易出现断层的现象。所以色深代表的是色彩过渡平滑度的一种体现，并不影响显示器展现色域。随着色深的增高，传输的数据也就增多。

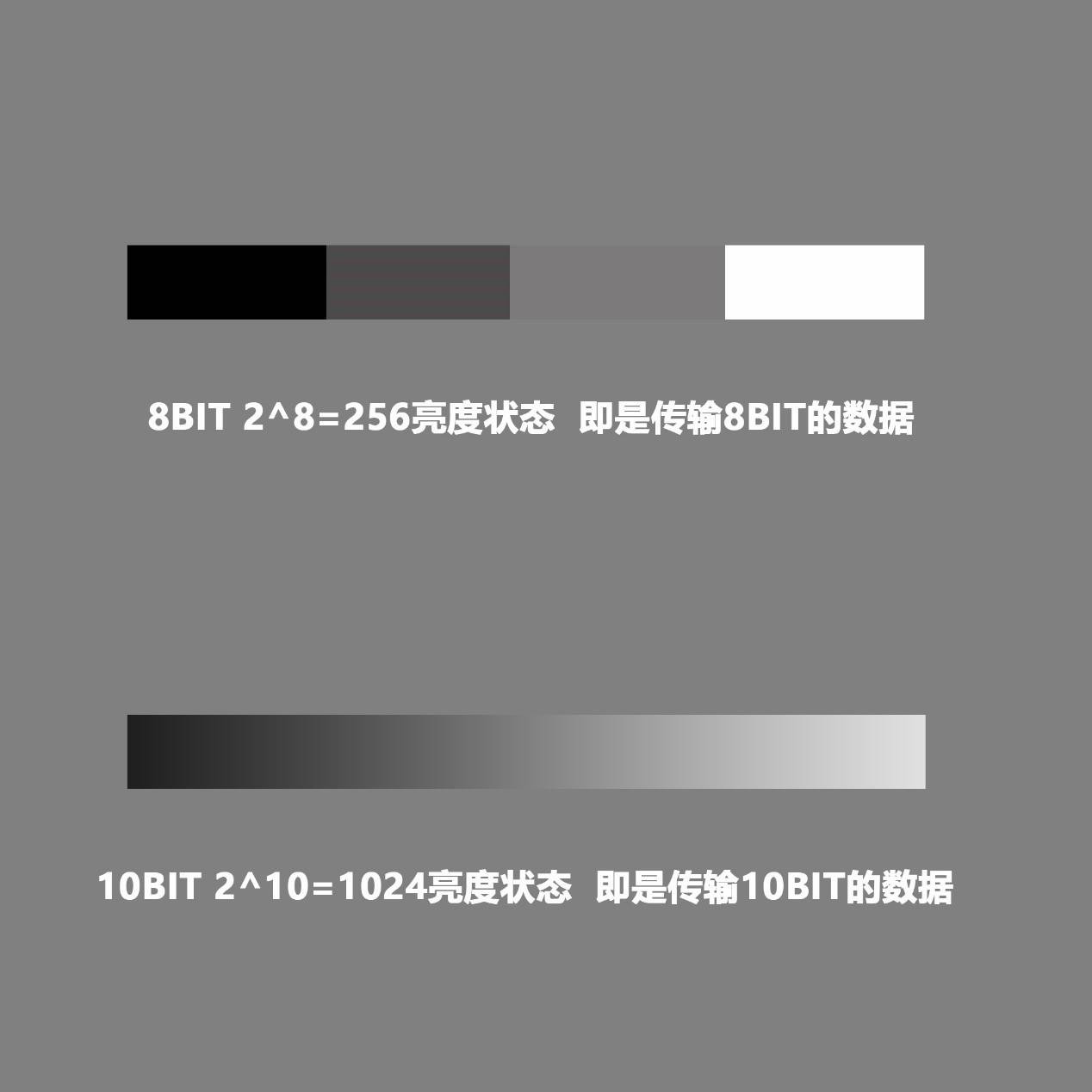

        8BIT从8个0到8个1共有256种亮度状态，每个子像素需要改变亮度时则需要传输8个数字也就是8BIT的数据。到了10BIT则有1024种亮度状态，同理 10BIT的屏幕改变亮度需要传输10个数字，也就是10BIT的数据。
