1080p60Hz需要传多少数据，怎么计算显示器带宽?（二）【华光昱能知识与您分享】

发布时间 ：2022-02-17 15:03作者 ：华光昱能

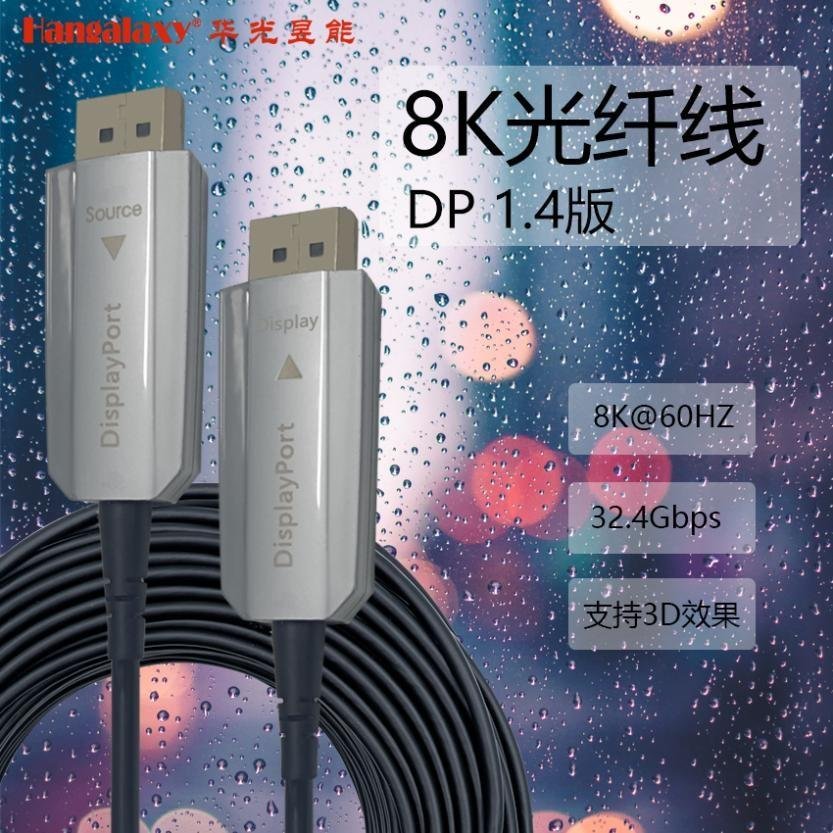

       如果把传输线比喻为公路，音视频信号就是在这条公路上通过的汽车。所以，虽然市面上最为大众化的显示设备还是1080P，但为了满足未来超高清视频所需要的传输带宽和速率，很多工程项目在埋管布线的时候还是会选择4K/8K的HDMI光纤线或8K的DP1.4光纤线，以免将来显示设备升级了还需要破坏地板或天花板更换传输线。这也是很多1080P显示设备的项目会选择华光昱能Hangalaxy品牌4K/8K光纤线的原因。上篇文章咱们讲解了1080P屏幕的工作原理，接下来我们将进行带宽的计算了。

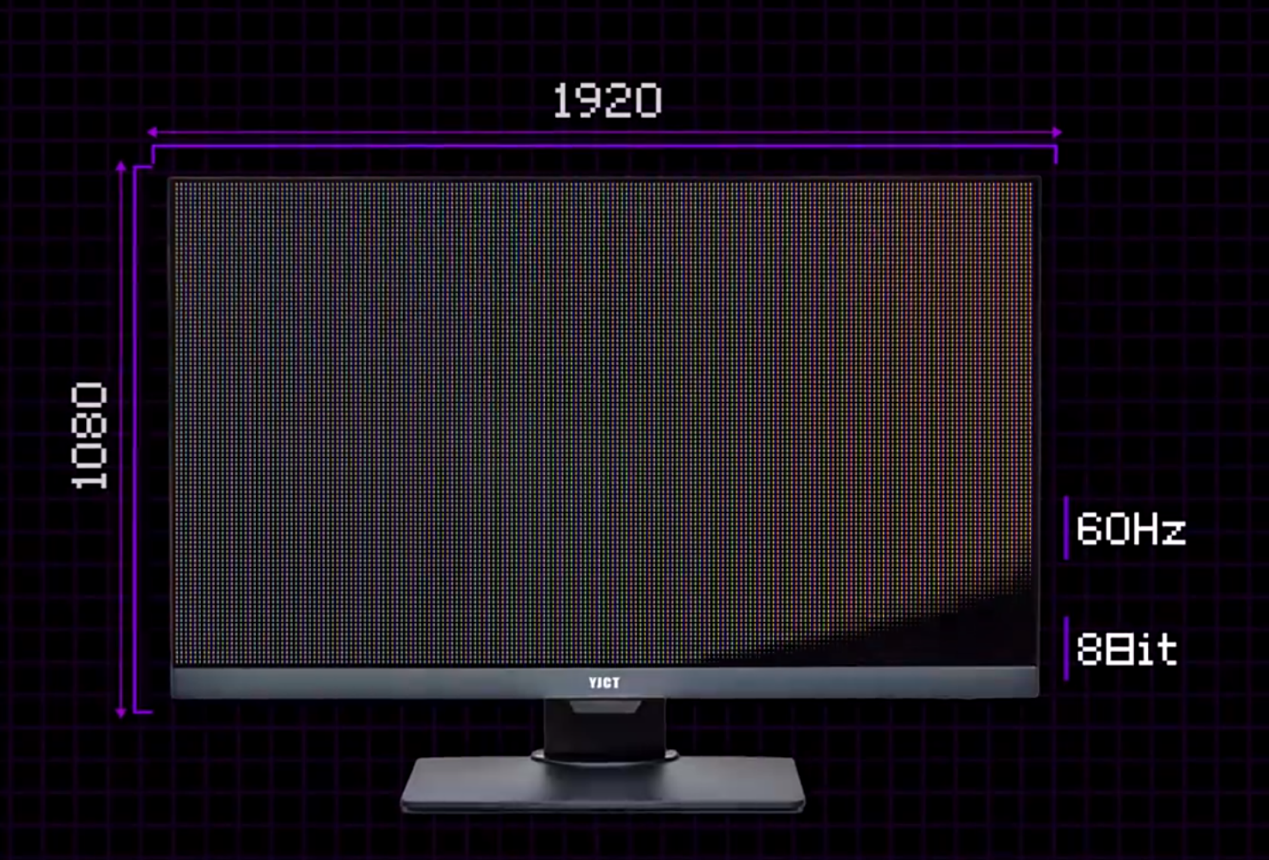

       1080P 60HZ 8BIT的屏幕为例子



       理论量为：1920×1080×60×8×3大约等于2.986Gbps，但实际上是漏了一个重要的概念那就是 Coordinate video time 简称CVT 协调视频时间

       原理是当下显示器的相识画面并不是播放PPT的模式一张张播放，而是通过逐行扫描完成从屏幕的左上角开始1行行进行绘制，直到屏幕的右下角完成一个画面。但是实际上我们的生活中会有各种信号干扰

       如：WIFI 移动网络 无线电这些电磁干扰乃至电器元器件运行产生的高频信号干扰，所以显示器的逐行扫描是贴着屏幕边缘来完成的话,受到了各种信号的干扰导致错误。



       那么画面呈现出来的效果就是错位和撕裂，这也就是为什么在使用一些铜线作为信号传输介质的时候，呈现效果会不理想。

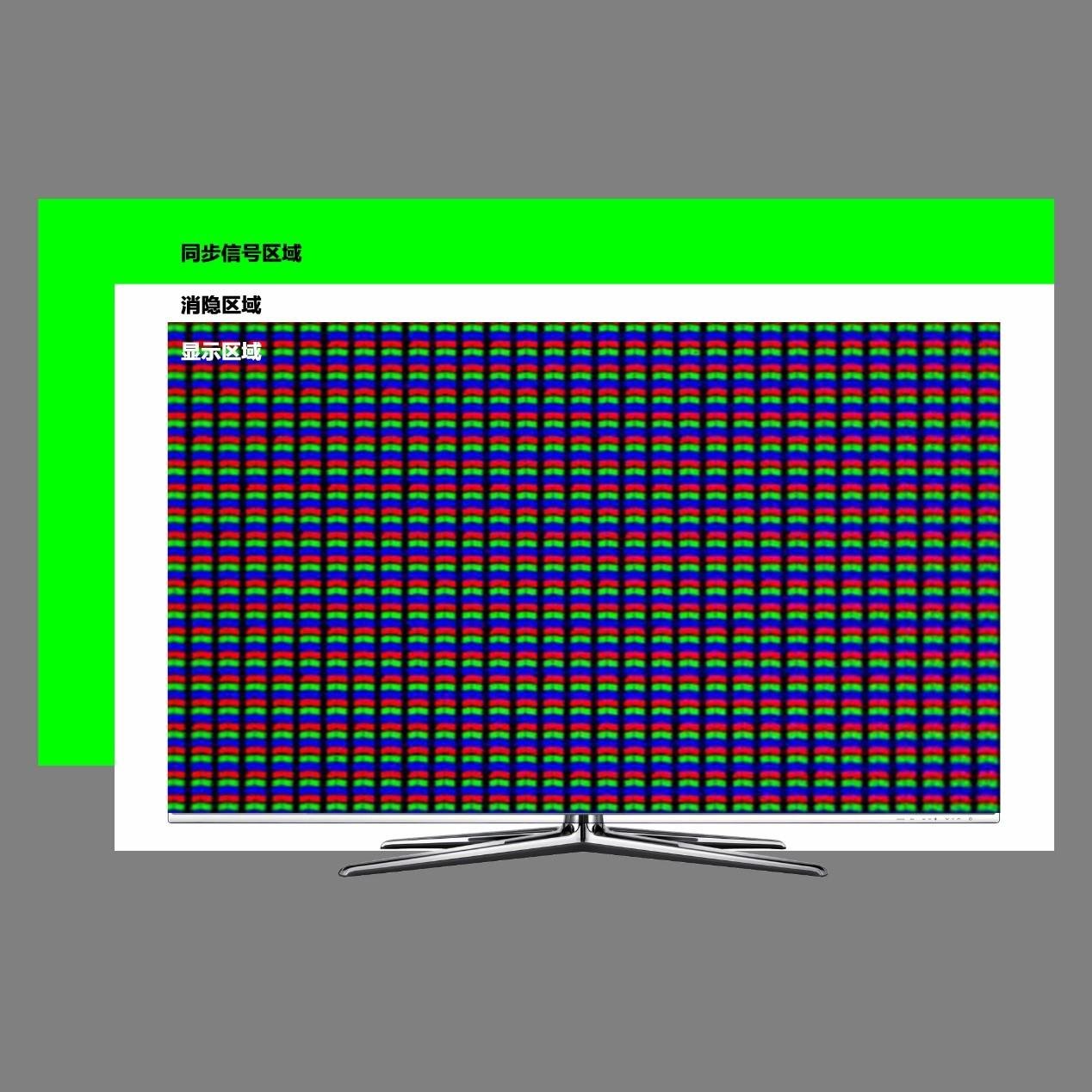

       除了要保证扫描线对齐屏幕还是要保证画面是在屏幕正中心的，所以屏幕在逐行扫描的时候会在屏幕的外面预留出来一些区域，用作对齐和时钟同步，所以说，看到的画面虽然是1080P但是实际屏幕扫描的画面是要比1080P大，虽然额外扫描的内容，与屏幕显示内容无关，这也占用了传输带宽



       因此在计算屏幕的带宽需求的时候还要加上这部分占用的带宽才是正确的计算结果。那么实际扫描的区域为 同步信号区+消隐区+显示区这些区域加起来计算出来的像素点数目就是pixel clock 显示器像素时钟，那么怎么得到同步信号区和消隐区的数值呢？

       这个就需要查看屏幕使用的计时标准了，不同的计时标准在屏幕外的区域也是不同的，目前常用的标准为CVT CVTRB CVTR2这三种标准协议标准越新，所占用的带宽越低。

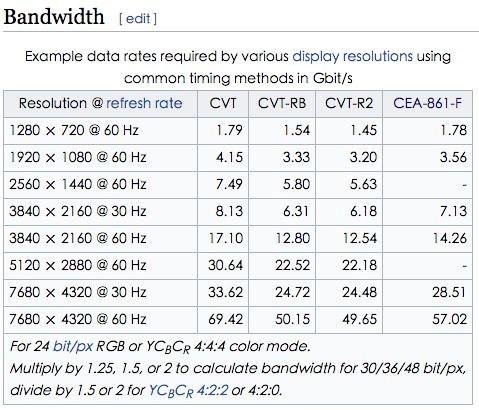

       这里我在网络上直接找到了，各个分辨率下各个协议下所需带宽的图。


       当然了，这也不是绝对的，因为显示器还有色度抽样和显示流压缩技术。就比如上图中有提到的4:2:2与4:2:0。华光昱能Hangalaxy品牌4K/8K 光纤线不管是100米传输距离还是300米传输距离，4096X2160@60帧和7680x4320@@60帧都是4:4:4取样。
