什么是EDID，它很重要吗？【华光昱能知识与您分享】

发布时间 ：2022-02-23 13:34作者 ：华光昱能

        华光昱能Hangalaxy自2014年开始在国内音视频行业推广运用4K 10-300米 HDMI1.4光纤传输线，到2018年在北京Infocomm推广运用8K 10-30米HDMI2.1光纤传输线以来，华光昱能Hangalaxy的HDMI光纤线帧数和带宽历经不断的升级，产品广泛运用到国家省市级各类工程项目中。自HDMI标准诞生以来，以其出色的性能实现了音频视频讯号的高效传输，广泛应用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。

        在一些工程项目中，我们偶尔碰到有客户咨询问：“什么是EDID？”，今天我们将以此作为专题跟大家分享一下“什么是EDID“。

一、什么是EDID？

        EDID的全称是Extended Display Identification Data(扩展显示标识数据)，共有128字节。是VESA在制定DDC显示器数据通道通信协议时，制定的有关显示器识别数据的标准。EDID存储在显示器中的DDC存储器中，当电脑主机与显示器连接后，电脑主机会通道DDC通道读取显示器DDC存储器中的存储的EDID。

        当EDID于1994年首次推出时，它只有128字节。它具有供应商和产品信息，EDID修订版，显示功能（大小，分辨率，同步等），色彩空间和详细的分辨率/时序信息。形象地说，EDID就是显示器的身份证、户口本、技能证书等证件的集合，目的就是告诉别人我是谁，我从哪来，我能干什么。

Q1:为什么要使用EDID？

A1：为了能让PC或其他的图像输出设备更好的识别显示器属性
        EDID并非古而有之，在古老的CRT时期是没有EDID这个概念的，那为什么后来会有呢？因为随着显示设备的发展，显示器的种类越来越多，模拟的、数字的、普屏的、宽屏的、17寸、19寸、22寸……这让PC傻了眼，分辨率和时序的种类太多了，而每种显示器又不可能支持所有的分辨率，那怎么知道该给显示器一个什么样的分辨率啊？显示出的效果是最佳效果吗？不仅如此，随便输出一个分辨率还有损坏显示器硬件的可能，这可太危险了。于是，EDID临危受命，担当起显示器和PC之前的传话筒。“PC你好，我是A显示器，我能显示N种分辨率，最佳分辨率是XXX”。“显示器你好，收到你的信息，现在就按最佳分辨率给你输出”。这下大家明白了吧，EDID就是为了能让PC或其他的图像输出设备更好的识别显示器属性而出现的。

Q2：EDID对我们到底有什么用？

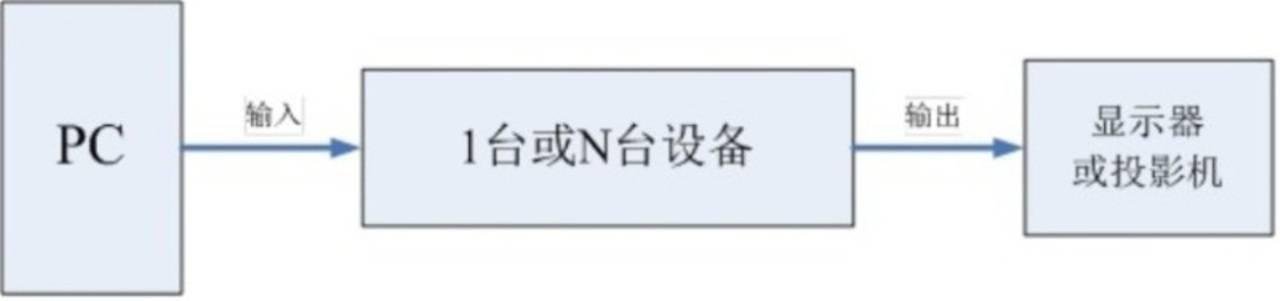

 要回答这个问题，首先要弄清我们设备的应用场景，请看下图




      这是一个典型的应用场景，PC将视频信号发送到我们的设备上，经过一系列的传输或切换，设备将视频信号发送到显示器或投影机上，也就是说，我们的设备位于PC和显示器之间。首先，在输入端，设备需要让PC知道自己是能够输入视频信号的，换句话说，设备要“欺骗”PC，让PC认为自己是一台显示器。如果不这样的话，PC可能会拒绝输出任何视频信号的（仅限于DVI接口，VGA接口不需要EDID也能输出），这叫“不见兔子不撒鹰”。除此之外，设备还要告诉PC自己支持的显示时序。而在输出端，当设备需要自建输出时序（如大屏控制器的输出卡）而不是简单的复制输入时序（如各种矩阵设备）的时候，就需要知道显示器支持的显示时序，从而让自己输出的信号能在显示器上正常显示。在这些地方，EDID就发挥作用了。在输入端PC通过读取设备上的EDID来获悉设备支持的显示时序，而同样，在输出端设备需要读取显示器的EDID来确定自己的输出时序。

        百分之九十五的客户从不需要对EDID做任何事情。但是如果你是那百分之五的人，我希望这篇文章能帮助你了解它们是什么以及何时需要它们。
